CYB349高溫防爆壓力變送器
- 關 鍵 字：???高溫防爆壓力變送器
- 生產廠家：???澤天傳感
- 產品型號：???CYB349
- 數據手冊： CYB349高溫防爆壓力變送器.pdf
- 產品特點：???適用高溫易燃易爆氣體、液體的壓力測量； 全不銹鋼激光焊接，一體化全密封結構；
- 典型應用：???高溫燃?xì)狻⒁兹家妆瑲怏w的壓力測量。
l 適用高溫易燃易爆氣體、液體的壓力測量；
l 全不銹鋼激光焊接，一體化全密封結構；
l 信號輸出形式、壓力接口形式多樣，可定制；
l 量程覆蓋廣，精度高，寬溫區溫度補償，溫度影響小；
l 溫度影響小，長期穩定性好；
l 多點標定，專用信號處理，精度高；
l 抗干擾能力強、過壓過流保護、反向極性保護
CYB349型高溫防爆壓力變送器選用耐高溫壓力傳感器作為信號測量元件，信號調理電路采用航天級或者汽車級耐高溫專用器件，被測壓力經過散熱結構傳遞到傳感器上，傳感器與放大電路之間，用優良材料隔熱，并加有散熱裝置，內部引線孔填充高效隔熱材料有效防止了熱傳導，保證放大轉換電路部分在理想溫度下工作。產品經過嚴格測試及老化篩選，性能穩定可靠，確保變送器在高溫狀態下的可靠工作。全不銹鋼激光焊接，一體化全密封結構，無可動電連接部分，適用高溫易燃易爆氣體、液體的壓力測量。
典型外形結構
技術參數
|
測量范圍 |
-0.1···0～0.01MPa···220MPa |
重 復 性 |
±0.1%FS/年 |
|
壓力類型 |
絕壓、表壓、密封表壓、負壓 |
長期穩定性 |
±0.1%FS/年 |
|
過載壓力 |
1.5倍滿量程壓力 |
頻率響應 |
≥1KHz |
|
破壞壓力 |
2倍以上標稱壓力 |
零點溫漂 |
±0.03%FS/℃ |
|
壓力介質 |
液體、氣體 |
滿度溫漂 |
±0.03%FS/℃ |
|
介質溫度 |
-45℃～100…125…150℃ |
壓力連接 |
M14X1.5，M20X1.5，G1/4，G1/2等，可定制 |
|
供電電源 |
9～32VDC |
接觸材質 |
316L， 1Cr18Ni9Ti |
|
輸出信號 |
模擬或者數字信號 |
電氣連接 |
直接出線 |
|
準 確 度 |
±0.1%FS；±0.2%FS；±0.5%FS |
外殼防護 |
IP65或P67 |

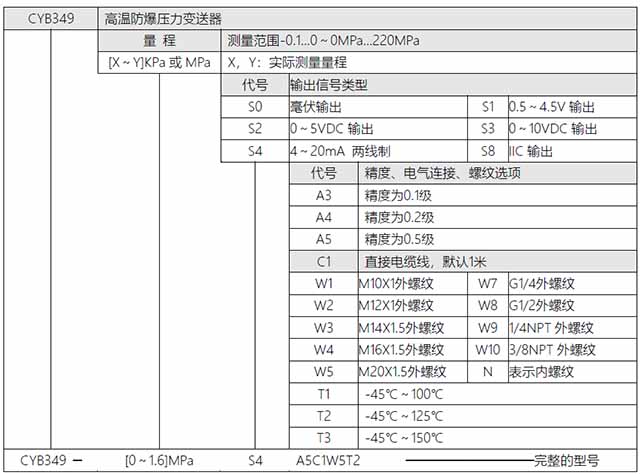

選型指南
選型示例： CYB345─[0～1.6]MPaS4A5C1W5T2， 表示壓力量程為(0～1.6)MPa；輸出信號為兩線制4～20mA；測量精度：0.5級；1米防爆電纜線；M20X1.5外螺紋引壓接口，介質溫度125度。
暫無圖片。
